4 cm kanon vz.36 ( zbraň L1 )






4 cm pevnostní kanon vz.36




Když bylo v roce 1935 založeno ve Škodovce oddělení pevnostních děl, jeho prvním úkolem byla konstrukce univerzálního pevnostního kanonu. Za základ nové zbraně byl vybrán kanon ráže 4,7 cm vyvinutý pro Írán. Toto moderní dělo bylo upraveno podle požadavků MNO a přizpůsobeno pro umístění ve střelecké místnosti srubů těžkého opevnění. Vznikl tak typ s firemním označením A6, který byl předveden zástupcům armády. Na základě jejich připomínek Škodovka kanon upravila na variantu smíšeného dvojčete s těžkým kulometem a připravila dva zkušební prototypy. Ty byly podrobeny přísným zkouškám v jejichž průběhu se povedlo definitivně vyřešit i lafetaci zbraně. Kanon byl oficiálně zaveden rozhodnutím výzbrojní komise v listopadu 1936 pod označením 4 cm kanon vz.36 a okamžitě se rozeběhla sériová výroba. První objednávka zněla na 256 kanonů, která byla později rozšířena na 268 kusů. Ta byla splněna na jaře 1938 a vzápětí bylo rozhodnuto o pokračování výroby a objednáno dalších 273 děl označovaných v kódu ŘOP L1. Do konce září se podařilo montérům Škodovky namontovat do objektů 222 kanonů, které v době vrcholícího ohrožení republiky tvořily prakticky jedinou dělostřeleckou výzbroj našich opevnění. Po Mnichovu se podařilo všechny kanony demontovat a evakuovat. Kanony byly soustředěny v závodech Škodovky v Plzni a v Dubnici nad Váhem. 228 kanonů uložených v Plzni se v březnu 1939 stalo kořistí okupantů, stejně jako celá druhá série, nacházející se v pokročilém stupni rozpracovanosti. Němci nechali kanony dokončit a použili jich pro vyzbrojení vlastních opevnění. Kanony vz.36 se tak například staly důležitou součástí výzbroje Atlantického valu. V posledních dnech války bylo dokonce několik kanonů použito na Opavsku proti sovětské armádě. Po osvobození zůstalo na našem území 18 kanonů s nimiž se ještě nějakou dobu počítalo, ale s výjimkou jednoho děla byly bohužel sešrotovány.



Technický popis

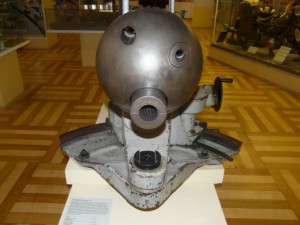

4 cm kanon vz.36 byla kombinovaná zbraň, doplněná těžkým kulometem, určená k namontování do kasemat srubů těžkého opevnění. Kanon opatřený kapalinovou brzdou a zpruhovým vratníkem, byl uložen ve speciální pevnostní lafetě. Celá zbraň se nacházela uvnitř střelecké místnosti a pouze ústí hlavní kanonu a kulometu, spolu se zaměřovacím dalekohledem, procházelo těsnící koulí upevněnou v rámu střílny.


Hlaveň : je monobloková,autofretovaná, opatřená dvaceti drážkami s konstantním závitem.
Závěr : je svislý klínový, opatřený poloautomatikou a obvyklými pojistkami.
Lafeta : se skládá ze dvou částí. Na vrchním dílu je uložena kolébka s hydraulickou brzdou a vratníkem. Spodní díl byl upevněn ke střílně.

Střelivo :  4 cm ostrý nárazový granát
                 4 cm ostrý panceřový granát
                 4 cm ostrý kartáč
                 4 cm cvičný granát

  Prameny a literatura:

Kolektiv autorů - Československý 4 cm pevnostní kanon vz.36
Michal Prášil - Prozatímní dělostřelecká nauka pro 4 cm  kanon
Jiří Janoušek - Československé dělostřelectvo 1918-1939
Lubomír Aron a kol. - Československé opevnění 1935-1938
Dr.Vladimír Kupka - Osudy čs.4 cm pevnostního kanonu
Historie a vojenství 1/1994
Mgr.Martin Dubánek - Neznámá munice pro kanon vz.36  atm
SOA Plzeň, Archiv Škoda, fond GŘ- TD
Archiv autora



     Tabulka základních technických údajů základních technických údajů
Ráže kanonu
mm
      47
Hmotnost kanonu s rámem střílny
kg
  2950
Hmotnost kompletní zbraně
kg
  1550
Hmotnost kompletní lafety s kolébkou
kg
    900
Hmotnost hlavně se závěrem
kg
    192
Hmotnost kompletního rámu střílny
kg
  1700
Délka hlavně
mm
  2040
Délka hlavně
ráží
      43,4
Délka závitu
mm
  1410
Počet závitů
-
      20
Palná výška
mm
  1300
Rozsah náměru
stupňů
+ 12 - 15
Rozsah odměru
stupňů
+ ,  -22º30'
Délka zákluzu
mm
    300
Maximální dostřel ( pancéřový granát )
m
  5800
Rychlost palby ( průměrná)
ran/min
20 - 30
Rychlost palby ( maximální )
ran/min
     40
Obsluha
mužů
       3
