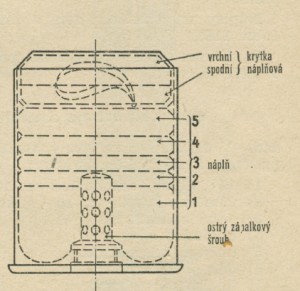

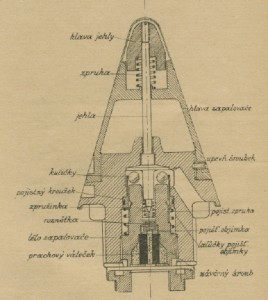

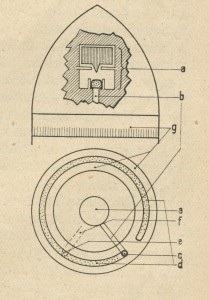

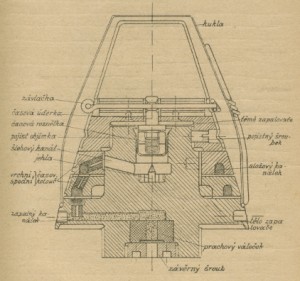

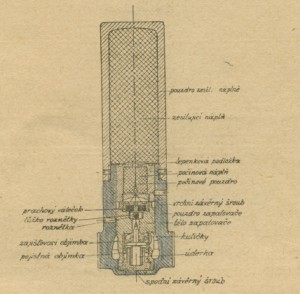

1. Časovací zapalovač jednoduchý

Jednoduchý zapalovač se skládá z těla zapalovače na němž je spodní otáčivý a vrchní   pevný  časovací kotouč. V  dutině zapalovače je úderka, která je uložena  v  pojistné  objímce  a  pojištěna   závlačkou.   Dole  v  dutině  je zašroubována jehla. Zapalovač je nahoře uzavřen temenem a dole závěrným šroubem.   Zapalovač  je  chráněn  kuklou,  která  se  před   použití  střely  strhne, čímž se zároveň odstraní závlačka. Při výstřelu sjede časová úderka dolů , čímž roznětka narazí na jehlu a vznítí se. Ohňový paprsek jde šlehovým kanálkem do časovacího kotouče, a z něho zápalným kanálkem k počinové náplni, která zapálí trhací náplň střely.

     Tento druh zapalovačů je zaveden u granátů pro PLK vz.12/20

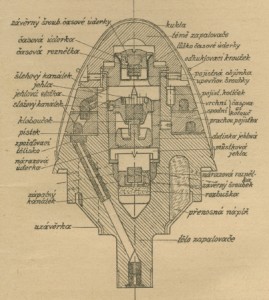

                              1.Časovací zapalovač dvojitý

                   a) dvojitý časovací zapalovač pro granáty

Zapalovač se skládá z těla zapalovače, na jehož obvodě je časovací vryp. Aby byl vryp na první pohled patrný, je na hlavě střely prodloužen v červenou značku. Na tělo zapalovače je nasazen spodní pohyblivý a vrchní nepohyblivý časovací kotouč. Ve vrchní části dutiny těla zapalovače je uložena v pojistné objímce časová úderka s roznětkou. V jehlové dutince je našroubována jehla. Pod ní je uložena prachová pojistka a klobouček, do něhož zasahuje pístek nárazové úderky, zasazené do jehlové dutinky.

Má-li býti použito zapalovače jako časového, časuje se na spodním kotouči. Při výstřelu se pojistná objímka posune i s časovou úderkou dolů, časová úderka narazí na jehlu a roznětka se vznítí. Ohňový paprsek jde šlehovým kanálkem, zapálí slož vrchního a spodního časového kotouče, vnikne zápalným kanálkem a vznítí přenosnou náplň. Od ní chytne počinová náplň, která způsobí výbuch trhací náplně. Při výstřelu zapálí se současně od roznětky také prachová pojistka a shoří. Proto může zapalovač účinkovati i při nárazu.

Střílíme-li granáty jen na náraz, otočíme časovací kotouč na značku, takže střela vybuchne při dopadu jen působením nárazového zapalovače.

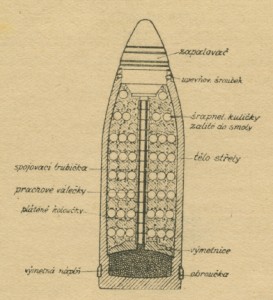

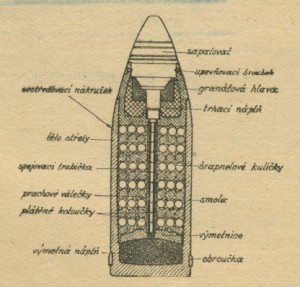

b ) Dvojitý časovací zapalovač pro šrapnely

Zapalovač se skládá z těla zapalovače, s časovým vrypem, jenž je prodloužen na žlutě natřené hlavě střely v černou časovací značku. Na těle zapalovače je nasazen spodní otáčivý a vrchní pevný časovací kotouč.

Při výstřelu se posune pojistná objímka i s časovou úderkou dolů, spolu s roznětkou narazí na jehlu  a roznětka se vznítí. Ohňový paprsek jde šlehovým kanálkem a zapálí slož vrchního a pak spodního časovacího kotouče, projde zápalným kanálkem, spojovací trubičkou a zapálí výmetnou náplň. Při výstřelu se zároveň zapálí i prachová pojistka a shoří. Tím se docílí že při nárazu může účinkovat nárazový zapalovač. Při dopadu střely  se pohybuje nárazová úderka dopředu, propouštějíc svým otvorem jehlu. Nárazem na jehlu vznítí se nárazová roznětka, která zapálí rozbušku od  níž se vznítí přenosná náplň a trhací náplň hlavy.

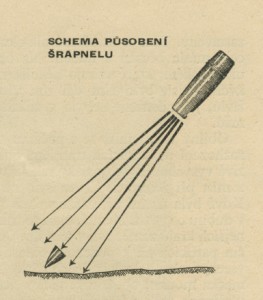

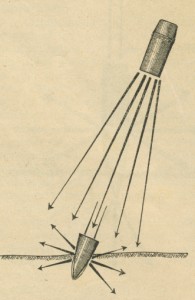

Schéma působení střel při výbuchu

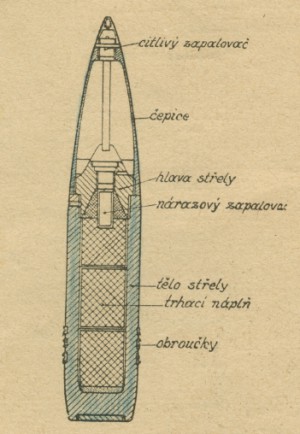

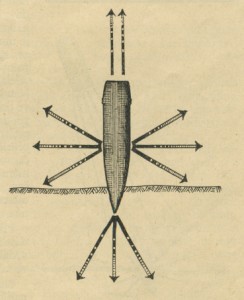

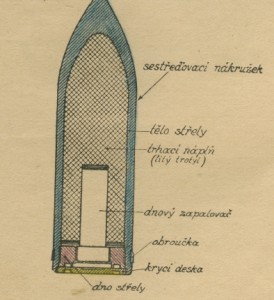

                                     a ) Granát

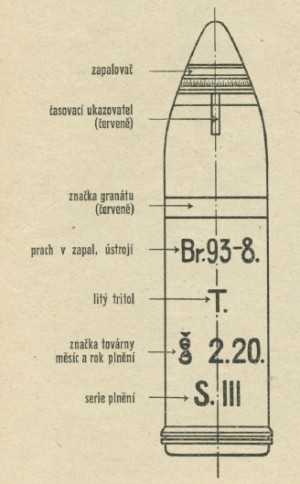

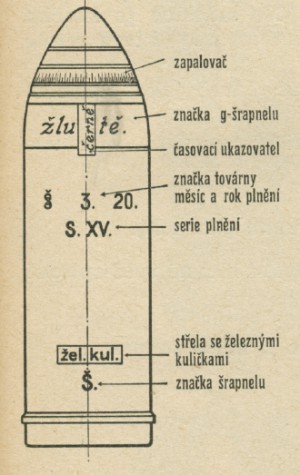

Označení střel a nápisy na nich

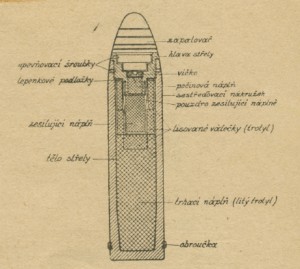

   Ostrý časovací granát
